一、概述

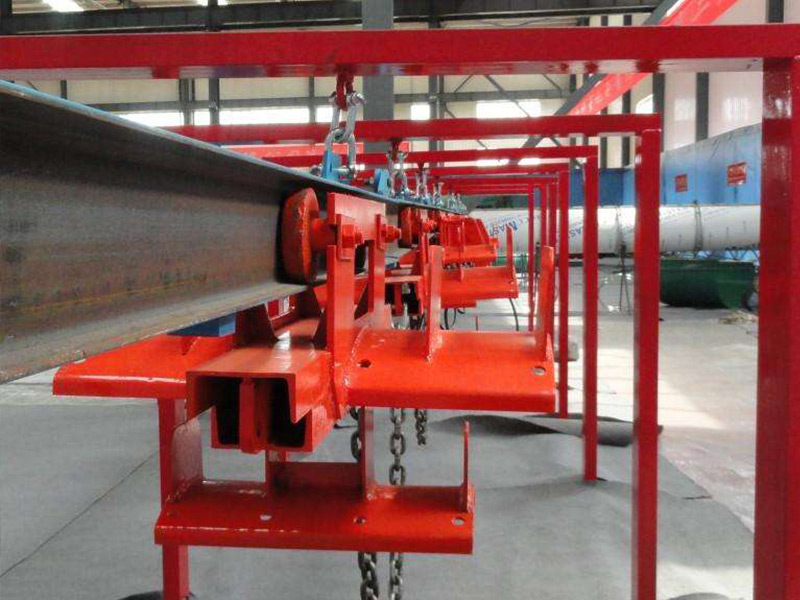

TDY100/14礦用液壓電纜拖運車（以下簡稱“單軌吊”），是利用懸空軌道，以液壓為動力，實現煤礦井下輔助運輸的一種裝置，作為礦山井下電纜移動、吊掛的專用設備，達到減少電纜移動次數，減少工作人員，減輕工人勞動強度的效果。采用液壓推拉裝置以及油缸剎車裝置，保證設備使用安全可靠。該設備是綜采工作面移動電站與機組之間電纜拖移、吊掛的理想設備。

二、執行標準

MT/T 883-2000  Q/SDBH03-2023

三、主要特點

1.電纜只需一次鋪設，減輕工人勞動強度。

設備操作十分簡單，前后移動只需動作一個閥柄即可完成，操作靈活方便?，F(xiàn)有的電纜拖運車在拖動電纜時至少需要3～4個人協調工作才能完成任務，并且勞動強度比較大，在遇到較大斜度的工作面或開絞車的人與推纜的人配合不好時，還存在一定的危險性。礦用電纜拖運車則只需要一個人操縱閥柄即可，開絞車和推線纜可由一個人在不同的時段進行，不存在配合失誤問題。以往由3～4人才能完成的任務，現在只需一個人就可輕松完成，既提高了工作效率又節約了人員的開支，而且操作人員若有多年的電纜拖運車相近設備的操作經驗，操作起來也會覺得胸有成竹、得心應手。

2.借用綜采工作面的乳化液泵站為動力源，不需另配備液壓系統。

3.采用剎腹板式彈簧制動器，制動力大、對導軌精度及強度要求低，無任何電力設備的參與，保證設備使用安全可靠。

4.設備體積小重量輕。標配產品外型尺寸(長×寬×高)：830×660×600（mm）。

5.安裝方便 。各部件均可獨立拆裝，運輸方便；任意位置自鎖的導軌在安裝、提升、調整更加快捷、安全。

6.有極高的性價比。本設備所用的所有動力源（包括乳化液、泵）均來自于采掘面的乳化液泵站，不需另備液壓系統；本設備可在各礦現有的電纜拖運車上改造，大限度的減少設備投資。

四、型號

TDY  —  100/14

牽引力：100 KN   軌道：14#工字鋼

產品類型代號：礦用液壓電纜拖運車

五、主要參數

l 適用巷道傾角：                 0°~25°

l 工作介質：                     乳化液

l 工作壓力：                     31.5MPa

l 大牽引力：                   100KN

l 油缸缸徑：                     Φ80mm

l 推移行程：                     800mm

l 大運行速度：                 120m/h

l 外供乳化液工作壓力：           31.5MPa

l 單個制動裝置的大靜制動力：   90KN

l 設備外形（長x高）：            0.68x0.68m

l 大拖掛長度：                 200m

l 操作方式：                     手動

l 軌道：                         14#工字鋼

l 設備總重量：                   6000Kg
